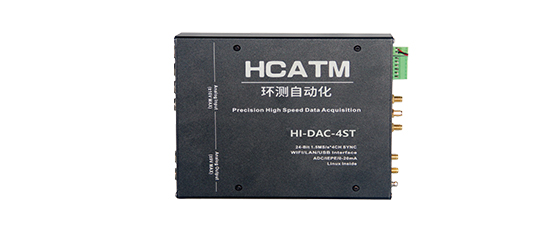

HI-DAC-4ST/8ST 以太网/USB数据采集卡

HI-DAC-4ST/8ST为以太网 /USB 可选的多功能数据采集模块，具有 4 或8通道真差分输入，24 位分辨率，单通道最高采样率  102.4kS/s。精密前置增益放大、千兆以太网传输单元,集成全桥/IEPE/电压/电流硬件支持的特点。本产品采用了多个高精度 24 位 ADC 单元及配合本公司多年积累开发的前置差分放大模块，使得本产品具有高速率、高分辨率、高精度、超低噪音、高 抑制比、测量范围广、低温漂的优点，适合精密高速率采集的各种场合使用。采集模块内部集成 linux 系统，应用层接口对用 户开放，可灵活轻松实现嵌入式应用再开发。采集卡支持以太网接口/USB 接口通讯、SD 离线数据存储等, 同时我们也支持高 度定制服务。

HI-DAC-4ST/8ST采集卡所有元器件皆为工业等级，采用全金属屏蔽, 可适应工业干扰强烈的场合应用，并具有防潮、防震和 抗干扰的优点。

产品特性

• 通道数：4或8通道

• 内嵌LINUX系统集成一体动态库

• 24位ADC分辨率支持uV级采集

• 单通道102.4kS/s;同步采集

• BNC/LEMO接口可选真差分输入

• ADC/IEPE/全桥/0-20mA支持三种输入模式

• 多卡同步组网专业技术支持

特性列表

高精度高分辨率	24 位分辨率
超低噪音前置差分放大	最低可测量 uV
高速率同步采集	单通道最高 102.4kS/s
嵌入 Linux 系统	可嵌入算法到硬件中独立工作，系统应用层面对客户开放，方便二次开发
支持 SD 存储	在线/离线/定时/条件触发存储
IEPE/ICP 激励	支持 2mA/4mA 恒流激励
输入范围	0 ~± 10V 八档位切换
集成 2 路 PWM 输出	16 位可调 PWM
2 路 DAC 输出	16bit ±9V 模拟量

项目	单位	典型值	范围/备注
供电端口电压Vp	V	13-24V	8~24
供电端口电流	mA	188mA@12V	(激励源OFF)
全桥激励源电压 Vsensor	V	10V(默认)5V/10V/12V可选	精度±0.5%
全桥激励源驱动电流	mA	200mA
ADC模拟端口输入电压	V		±10
ADC模拟信号输入带宽	Hz	20KHz(-0.5db),10K(-0.1db)
ADC抗混叠滤波器频率响应		0.2*fs @ -3db, 0.5*fs @-10db	fs=设置的采样率
抗混叠滤波器类型		Sinc3
IEPE驱动电压	V	24	20~24
IEPE驱动电流	mA	4	3.6~4.4
IEPE 模式交流耦合低通频率	Hz	0.4Hz@-3db	note1
0~20mA电流模式负载电阻	Ω	250Ω ±0.1%
0~20mA电流模式最大可测量电流		25mA
数字端口输入VL低电平	V	0	-0.3~ 1
数字端口输入VH高电平	V	3.3	2~5.5
数字端口输出电压	V	3.3	3.2~3.4
数字端口输出驱动电流(输出高电平时)	mA	10
数字端口输入吸纳电流(5V输入电压时)	μA	170
ADC最高采样率	ksps	102.4	4通道同步
最小分辨电压	μV		0.1
PWM输出频率	Hz		0~ 100k
PWM占空比	%		0~ 100
计数器输入最大频率	Hz		100k
计数器输入最大计数值		2^64 次方
工作温度	摄氏度		-40~85
存储温度	摄氏度		-40~105
物理尺寸(长宽高）	mm	190*150*50	不含连接器长度
端口功能
端口	功能		备注
AIN1-AIN8	模拟输入(雷莫接口)		内芯信号，外层AGND
DIO	数字IO或模拟输出(0-3.3V)		二选一
DIO	数字IO/计数器/外部触发		三选一
+5V	数字电源(50mA负载)		供传感器供电

应用场景

• 应变桥式/称重传感器采集

• 电压/0-20mA 电流采集

• IEPE/ICP 加速度/音频传感器采集

• 高分辨率信号测量

• 差分桥式应用测量

• 信号触发采集系统

• 物联网信息系统

• 现场分布式信号监测

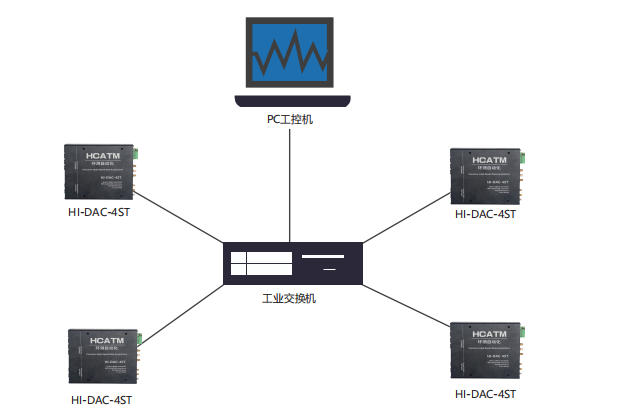

系统组成
